Taglio a macchina per la linea di lunghezza Mass. 300 m/min.

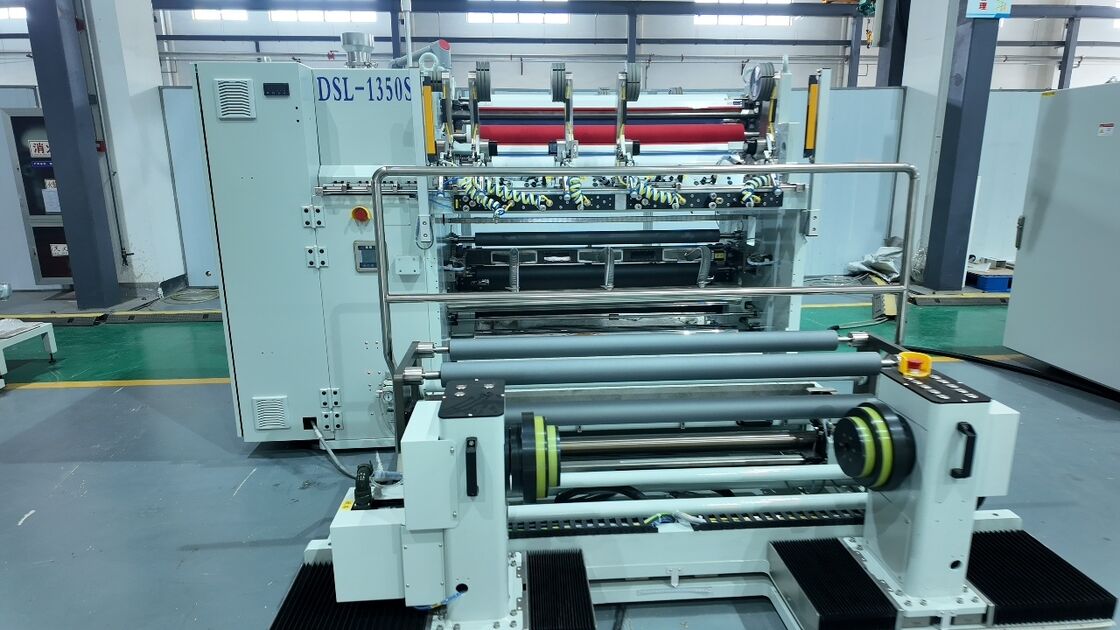

Macchina ribobinatrice taglierina serie DSLS

L'attrezzatura viene utilizzata principalmente per la produzione del taglio del separatore di batterie al litio. Il compito principale è dividere l'originale separatore di batterie al litio arrotolato largo in separatori di batterie al litio di diverse dimensioni e larghezze attraverso lo svolgimento, il meccanismo di trasmissione e il meccanismo di taglio, e completare il processo di avvolgimento.

• Funzione

-Movimento orizzontale e modalità di avvolgimento frontale

-Un sistema operativo uomo-macchina touch screen di grandi dimensioni

-Servoazionamento CNC AC di svolgimento e riavvolgimento

-Configurazione standard del coltello dritto in modalità di taglio del supporto del coltello elettrico mobile orizzontale

-Correzione automatica della deviazione dello svolgimento

-Funzione antistatica di riavvolgimento

          Diagramma del flusso del processo

Svolgimento → Unità di correzione → Trasmissione → Appiattimento → Taglio con lama circolare → Trasmissione → Separazione film → Riavvolgimento superiore e inferiore
↳ Tagliare i rifiuti

Diagramma schematico dell'attrezzatura

• Elettricità

1) Trifase x 400 volt x 50 Hz

2)Temperatura ambiente: 15~45℃

3)Umidità dell'aria: 40%~90%

4) Variazione di tensione: <±5%

Specifiche generali

Substrato: separatore di batterie, spessore 5 µm – 25 µm

Larghezza del substrato: minimo 300 mm, massimo 1350 mm

Sistema di avvolgimento: metodo di riavvolgimento indipendente a doppio braccio

Sistema di taglio: taglio a lama rotante

Larghezza di taglio:

Riavvolgimento a braccio singolo: 55 mm – 200 mm

Avvolgimento sincronizzato standard a doppio braccio: 300 mm – 650 mm

Diametro di svolgimento: massimo 500 mm

Diametro di riavvolgimento: massimo 400 mm

Velocità meccanica: fino a 250 m/min

Velocità operativa*: Fino a 150 m/min

*Nota: la velocità operativa effettiva dipende dalle caratteristiche del substrato, dall'uniformità dello spessore, dalla larghezza di taglio e dal livello di abilità dell'operatore.

Dimensioni della macchina (circa): 2500 mm (L) x 2800 mm (L) x 1500 mm (H) (soggetto al disegno del layout finale)

• Aria compressa

1) Aria compressa pulita, priva di umidità, sporco e olio

2) Pressione (entrando nell'interfaccia del dispositivo): ca. Manometro 5-6 bar

3)Punto di condensazione dell'aria compressa: 5 ℃

• Posizionamento delle attrezzature

Dopo aver regolato l'attrezzatura a un livello, fissarla con una piastra di pressione e bulloni ad espansione.

Scopo e vantaggi dell'attrezzatura

La macchina da taglio CNC ad alte prestazioni DSL-1500S è progettata specificamente per il taglio di materiali flessibili come i separatori di batterie agli ioni di litio.

L'attrezzatura comprende le seguenti caratteristiche principali:

Sistema di riavvolgimento indipendente servocontrollato

Interfaccia uomo-macchina (HMI) touchscreen di grandi dimensioni

Servoazionamenti AC sia per lo svolgimento che per il riavvolgimento

Portacoltello mobile orizzontalmente con metodo di taglio a lama rotante

Controllo automatico della tensione di svolgimento

Controllo automatico della tensione e della conicità del riavvolgimento

Funzione di eliminazione statica nella sezione di riavvolgimento

Spazio di installazione riservato per il sistema di ispezione dei difetti

Sistema di aspirazione della polvere sull'albero di taglio (opzionale)

Sistema di rimozione polvere adesiva su entrambi i lati di riavvolgimento (opzionale)

• Dati tecnici
