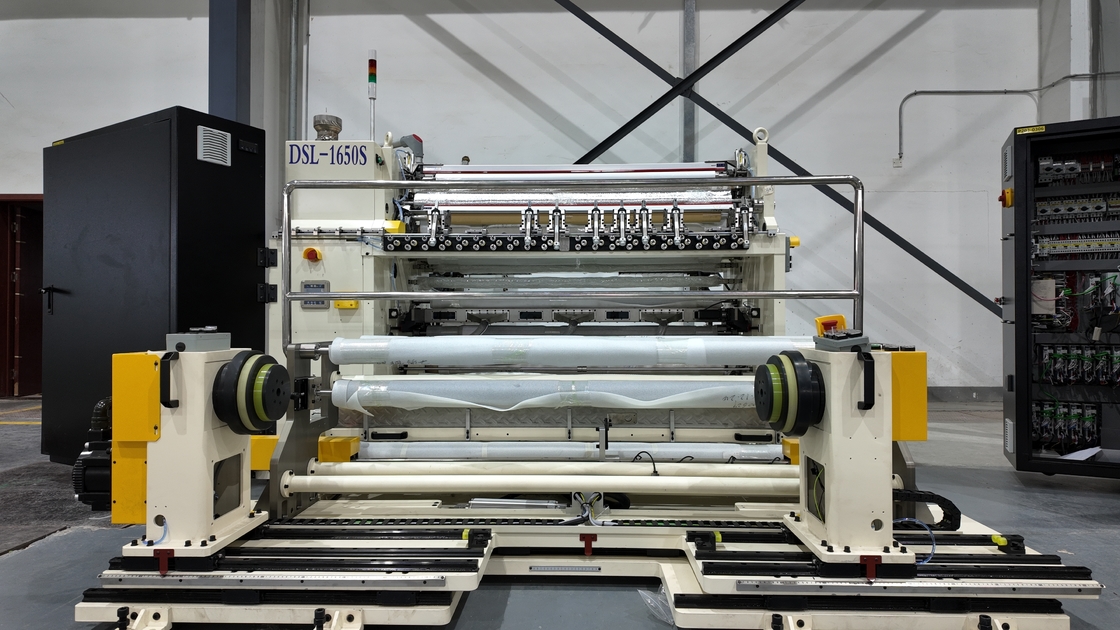

Macchina taglierina e ribobinatrice per tessuto non tessuto

Taglierina-avvolgitrice serie DSLS​

L'apparecchiatura è utilizzata principalmente per la produzione di taglio di separatori per batterie al litio. Il compito principale è dividere il separatore per batterie al litio originale a rullo largo in separatori per batterie al litio di diverse dimensioni e larghezze attraverso lo svolgimento, il meccanismo di trasmissione e il meccanismo di taglio, e completare il processo di avvolgimento.

• Funzione

-Movimento orizzontale e modalità di avvolgimento frontale

-Un ampio sistema operativo touch screen uomo-macchina

-Svolgimento e riavvolgimento servoazionamento CA CNC

-Modalità di taglio con portalama elettrico mobile orizzontale, configurazione standard a coltello dritto

-Correzione automatica della deviazione di svolgimento

-Funzione antistatica di riavvolgimento

          Diagramma di flusso del processo

Svolgimento → Unità di correzione → Trasmissione → Appiattimento → Taglio a lama circolare → Trasmissione → Separazione del film → Riavvolgimento superiore e inferiore
　　　　　　　　　　　　　　 ↳ Rifiuti di rifilatura

        Schema dell'apparecchiatura

• Elettricità

1) 3 fasi x 400 volt x 50 Hz

2)  Temperatura ambiente: 15~45℃

3) Umidità dell'aria: 40%~90%

4) Variazione di tensione:<±5%

Specifiche generali

Substrato: separatore per batterie, spessore 5 µm – 25 µm

Larghezza del substrato: minimo 300 mm, massimo 1350 mm

Sistema di avvolgimento: metodo di riavvolgimento indipendente a doppio braccio

Sistema di taglio: taglio a lama rotante

Larghezza di taglio:

Riavvolgimento a braccio singolo: 55 mm – 200 mm

Riavvolgimento sincronizzato a doppio braccio standard: 300 mm – 650 mm

Diametro di svolgimento: massimo 500 mm

Diametro di riavvolgimento: massimo 400 mm

Velocità meccanica: fino a 250 m/min

Velocità operativa*: fino a 150 m/min

*Nota: la velocità operativa effettiva dipende dalle caratteristiche del substrato, dall'uniformità dello spessore, dalla larghezza di taglio e dal livello di competenza dell'operatore.

Dimensioni della macchina (circa): 2500 mm (L) x 2800 mm (L) x 1500 mm (A) (soggetto al disegno finale del layout)

• Aria compressa

1) Aria compressa pulita, priva di umidità, sporco e olio

2) Pressione (ingresso nell'interfaccia del dispositivo):  Circa 5-6 bar manometrici

3) Punto di condensa dell'aria compressa: 5℃

• Posizionamento dell'apparecchiatura

Dopo che l'apparecchiatura è stata regolata a livello, fissarla con una piastra di pressione e bulloni di espansione.

Scopo e vantaggi dell'apparecchiatura

La taglierina CNC ad alte prestazioni DSL-1500S è progettata specificamente per il taglio di materiali flessibili come i separatori per batterie agli ioni di litio.

L'apparecchiatura include le seguenti caratteristiche principali:

Sistema di riavvolgimento a controllo servo indipendente

Interfaccia uomo-macchina (HMI) touchscreen di grandi dimensioni

Servoazionamenti CA sia per lo svolgimento che per il riavvolgimento

Portalama a movimento orizzontale con metodo di taglio a lama rotante

Controllo automatico della tensione di svolgimento

Controllo automatico della tensione e del cono di riavvolgimento

Funzione di eliminazione statica nella sezione di riavvolgimento

Spazio di installazione riservato per il sistema di ispezione dei difetti

Sistema di aspirazione della polvere sull'albero di taglio (opzionale)

Sistema di rimozione della polvere adesiva su entrambi i lati di riavvolgimento (opzionale)

• Dati tecnici
