Dettagli del prodotto
Luogo di origine: Cina
Marca: DST
Certificazione: SGS
Numero di modello: DSL-1650S
Termini di pagamento e spedizione
Quantità di ordine minimo: 1 set
Prezzo: Based on Specification
Imballaggi particolari: Cassa di legno
Tempi di consegna: intorno 2 mesi
Termini di pagamento: T/T
Capacità di alimentazione: 2 serie in 1 mese
Tipo di substrato: |
Pp 、 pe 、 ecc. |
Larghezza del substrato: |
220-2100mm |
Spessore del substrato: |
5.0-30um |
Velocità di corsa: |
max.300m/min |
Tipo di substrato: |
Pp 、 pe 、 ecc. |
Larghezza del substrato: |
220-2100mm |
Spessore del substrato: |
5.0-30um |
Velocità di corsa: |
max.300m/min |

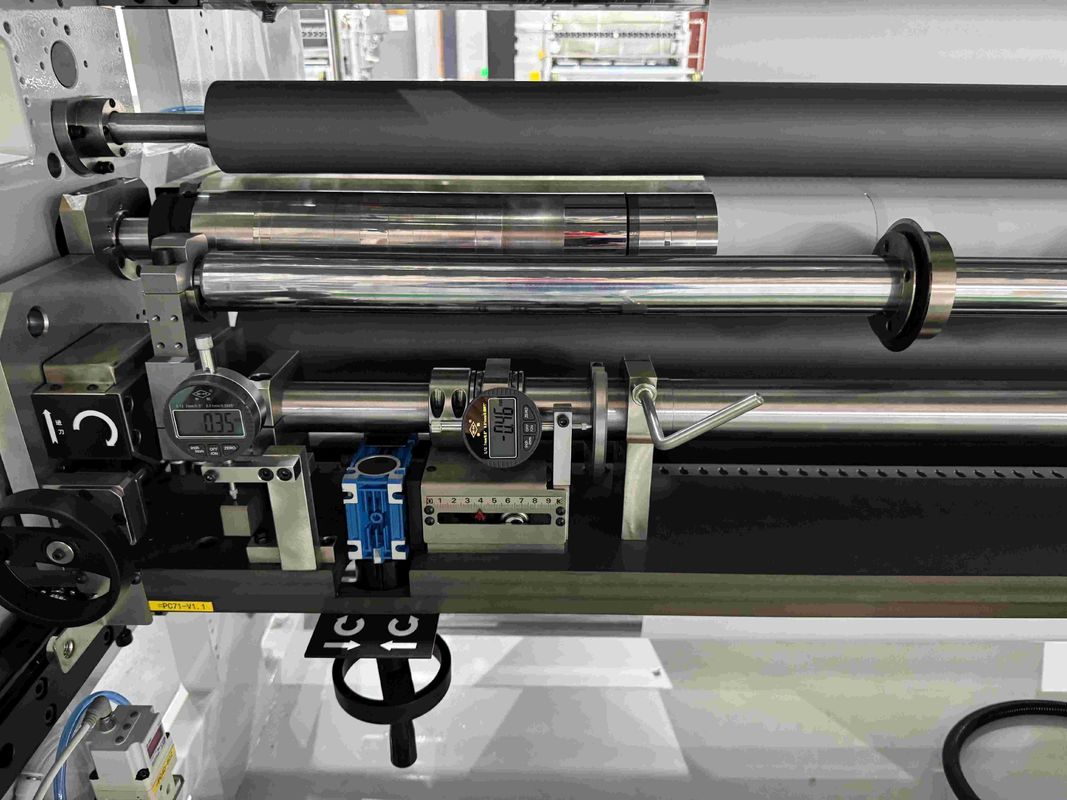

Macchina Taglierina Bobinatrice Serie DSLS
L'attrezzatura è utilizzata principalmente per la produzione di taglio di separatori per batterie al litio. Il compito principale è dividere il separatore originale largo per batterie al litio in separatori per batterie al litio di diverse dimensioni e larghezze attraverso svolgimento, meccanismo di trasmissione e meccanismo di taglio, e completare il processo di avvolgimento.
-Movimento orizzontale e modalità di avvolgimento frontale
-Un ampio sistema operativo uomo-macchina con touchscreen
-Azionamento servo AC CNC per svolgimento e riavvolgimento
-Modalità di taglio con porta lama elettrico mobile orizzontale, lama dritta configurazione standard
-Correzione automatica della deviazione in svolgimento
-Funzione antistatica in riavvolgimento
Diagramma di Flusso di Processo
Svolgimento → Unità di Correzione → Trasmissione → Appiattimento → Taglio Lama Circolare → Trasmissione → Separazione Film → Riavvolgimento Superiore e Inferiore
↳ Scarto Trim
Schema dell'attrezzatura
![]()
1) 3 fasi x 400 Volt x 50 Hz
2) Temperatura ambiente: 15~45℃
3) Umidità dell'aria: 40%~90%
4) Variazione di tensione: <±5%
Specifiche Generali
Substrato: Separatore per batterie, spessore 5 µm – 25 µm
Larghezza Substrato: Minimo 300 mm, massimo 1350 mm
Sistema di Avvolgimento: Metodo di riavvolgimento indipendente a doppio braccio
Sistema di Taglio: Taglio a lama rotante
Larghezza di Taglio:
Riavvolgimento a braccio singolo: 55 mm – 200 mm
Riavvolgimento sincrono standard a doppio braccio: 300 mm – 650 mm
Diametro Svolgimento: Massimo 500 mm
Diametro Riavvolgimento: Massimo 400 mm
Velocità Meccanica: Fino a 250 m/min
Velocità Operativa*: Fino a 150 m/min
*Nota: La velocità operativa effettiva dipende dalle caratteristiche del substrato, dall'uniformità dello spessore, dalla larghezza di taglio e dal livello di competenza dell'operatore.
Dimensioni Macchina (Approssimative): 2500 mm (L) x 2800 mm (W) x 1500 mm (H) (soggetto al disegno di layout finale)
1) Aria compressa pulita priva di umidità, sporco e olio
2) Pressione (all'interfaccia del dispositivo): Circa 5-6 bar gauge
3) Punto di rugiada aria compressa: 5℃
Dopo che l'attrezzatura è stata regolata in piano, fissarla con una piastra di pressione e bulloni di espansione.
Scopo e Vantaggi dell'Attrezzatura
La macchina taglierina CNC ad alte prestazioni DSL-1500S è specificamente progettata per il taglio di materiali flessibili come i separatori per batterie agli ioni di litio.
L'attrezzatura include le seguenti caratteristiche principali:
Sistema di riavvolgimento controllato da servo indipendente
Interfaccia uomo-macchina (HMI) con ampio touchscreen
Azionamenti servo AC sia per lo svolgimento che per il riavvolgimento
Portalama mobile orizzontale con metodo di taglio a lama rotante
Controllo automatico della tensione in svolgimento
Controllo automatico della tensione e del taper in riavvolgimento
Funzione di eliminazione statica nella sezione di riavvolgimento
Spazio di installazione riservato per il sistema di ispezione dei difetti
Sistema di aspirazione polveri sull'albero di taglio (opzionale)
Sistema di rimozione polvere adesiva su entrambi i lati di riavvolgimento (opzionale)
| Nome Prodotto | Macchina Taglierina Bobinatrice |
| Spessore Substrato | 7-40μm |
| Larghezza Substrato | 300-1500mm |
| Larghezza di Taglio | Min. 40mm |
| Anima Svolgimento | Il diametro del nucleo interno è 3 pollici, 6 pollici |
| Diametro Svolgimento | Max. 400mm |
| Diametro Riavvolgimento | Max. 400mm |
| Velocità di Accettazione | 150m/min |
| PLC | Germania Beckhoff |
| Schermata Operativa | Schermo tattile a colori |
| Velocità di Lavoro | Max. 200m / min |
| Velocità Meccanica | 250m / min |
| Alimentazione | AC400V, 50Hz, 3P |
![]()
![]()
![]()
Vantaggi Competitivi
1. Offriamo prodotti di alta qualità a prezzi competitivi;
2. Lo sdoganamento è garantito;
3. Buon servizio post-vendita;
4. Termini di pagamento flessibili;
5. Con prodotti eccellenti e servizi efficienti, siamo ben noti sia a livello nazionale che internazionale.
LA NOSTRA FABBRICA
![]()
IL NOSTRO OFFICINA
![]()
![]()
![]()
![]()
![]()
IL NOSTRO CLIENTE
![]()
FAQ
D: Dongsheng è una fabbrica o una società commerciale?
R: Dongsheng è una fabbrica.
D: Dove si trova la vostra fabbrica? Posso visitarla prima di effettuare un ordine?
R: Certo, un caloroso benvenuto a visitare la nostra fabbrica. La nostra fabbrica si trova a Hefei, Anhui, Cina.
D: In quali paesi avete esportato?
R: Abbiamo esportato i nostri prodotti in tutto il mondo, come Europa, USA, Giappone, Corea, India, ecc.
D: Come circa la garanzia e il servizio post-vendita?
R: Forniamo 12 mesi di garanzia e supporto tecnico a vita per tutti i macchinari.
La risposta è disponibile entro 12 ore mentre la soluzione per la risoluzione dei problemi viene fornita entro 48 ore.
